液压胶管行业标准为GB-9573。标准规定液压胶管型号怎么看
了液压胶管（以下简称胶管）的结构、型号、尺寸 和公差、特性、技术要求、试验方法、检验规则、包装、运输和储存。标准尺寸如下液压胶管型号怎么看
：。
，F表示扣压，其中481-5表示派克的软管型号，1CA43-10-5,1CF43-10-5是两个接头的型号，其中430表示软管的总长，写成软管总成就是F481CACF101005-430，另一个也是总成，只是接头成了1CE43-10-5，其中CA,CF,CE分别表示接头为直头，弯头，45度弯头。
胶管上都印着，W.P.为工作压力，B.P.为爆破压力，你看一下胶管就有数了。比如图片上的WP为275Bar（工作压力），BP为1100Bar（爆破压力）。比如图片上的WP为88Bar（工作压力），BP没有，那么你就把WP的88X4就可以了，也就是说BP为352Bar（爆破压力），为什么要乘以4呢，因为液压胶管的工作安全...。
从液压油管扣压参数表中得知，扣压Ф19mm四层钢丝胶管接头外套外径，扣压前为37mm，扣压后为33.5mm，应选用的模具内径为Ф33mm，对应千分尺刻度为3。将Ф33mm模具安装于模座上，并将千分尺刻度旋至3处，将剥皮后的胶管与接头组装好。扣压完成后测量接头外套外径，应为33.5mm，即完成扣压。如扣压后外径...。
1SN/R1代表1层钢丝编织液压胶管，只是执行标准不一样，1SN执行德国标准，R1执行美国标准液压胶管型号怎么看
；2SN/R2代表2层钢丝编织液压胶管，只是执行标准不一样，2SN执行德国标准，R2执行美国标准；4SP和4SH是4层钢丝缠绕液压管，执行德国标准。

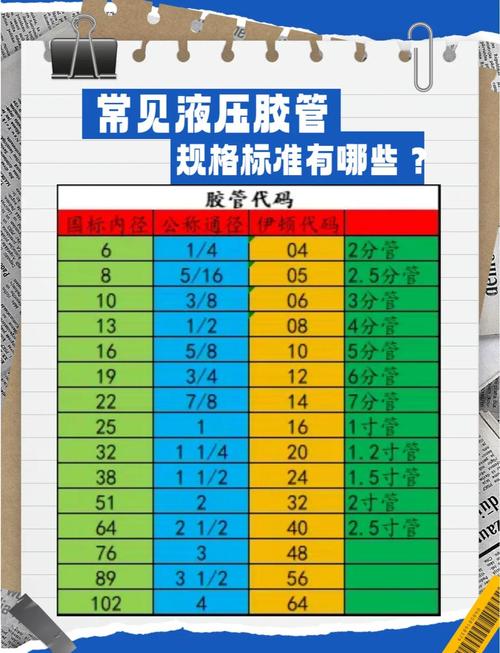

高压胶管的规格根据管径一般有两个划分方法，一是国内常说Φ6、Φ8、Φ10、Φ13、……Φ51，也有一种是用DN来表示如：DN6、DN8、……一直到DN51，表示都是管径，帕斯卡液压商城的论坛里都有，这些都是胶管的基础知识。如下图 通常指一般合成材料或是金属质地的管道，且内径较大时才取内径和外径的...。
F：表示液压胶管的类型，F 代表有内层铜管的软管。372： 表示液压胶管的内径，单位为毫米。CACA： 表示液压胶管的材质或制造厂家。2222： 表示液压胶管的规格代号。12： 表示液压胶管的工作压力，单位为巴。2000： 表示液压胶管的长度，单位为毫米。2.f301sncaca101005-800 Ff：表示液压胶管的类型，Ff ...。
MT代表胶管是煤矿上用；602（602型矿用钢丝编织液压胶管）代表胶管生产标准是：GB/T3683-92/MT/T98-2006标准；902（902型矿用钢丝缠绕液压胶管）代表胶管生产标准是：GB/T10544-2003/MT/T98-2006标准。
【1】pikes是漯河利通的品牌，pikes hydraulic 是＂pikes 液压＂，602是光面两层钢丝编织液压胶管的代号，1002应该是公称内径10mm的2层钢丝编织胶管」25.6MPA是工作压力是25.6MPa.^_^这个压力按说是一层钢丝编织胶管的工作压力...此处应该是：40MPa。【2】高压胶管：用于矿井液压支架、油田开发、工程建...。
KJR表示快速矿用接头，一般的矿用接头是H型，1表示直头，2表示45度弯接头，3表示90度弯接头。一般矿用的还分成工程机械用，液压支架用，液压设备等，一般大型集团公司都有自己的代号，比如三一，北方等。
在胶管接头行业中，材质区分有304不锈钢、316L不锈钢、45#钢、碳钢等，每种适用于不同生产环境。胶管接头型号繁多，分类广泛，包含液压胶管接头、过渡接头、卡套接头、快速接头等大类，每个大类下又细分为多种类型，如对丝、扣压接头属于卡套接头，对丝、扣压接头通过外径、螺纹等尺寸区分，包括A型。
2-19-34H1102(M30*2)-1500 2-代表胶管是两层；19代表胶管通径；-34不清楚 H-代表H型接头，也就是24°锥；M30*2代表H型接头的规格；-1500是胶管总成的长度。
R2：表示液压胶管或高压油管内部有两层钢丝编织。相比R1，R2具有更高的强度和耐压能力，适用于高压或超高压的应用场景。两层钢丝编织能够提供更好的结构稳定性和更长的使用寿命。在选择液压胶管或高压油管时，应根据具体的工作压力、介质类型和使用环境等因素，选择合适的R1或R2型号的油管，以确保安全、...。
DN代表公称直径它的单位是毫米但是公称直径是名义尺寸不是绝对的实际尺寸。比如DN200它的实际内径尺寸不一定是200正数。但外径一般一样.为219.DN50为57.但内径根据管子的厚度不一样而不同。
高压钢丝编织油管虽然同样具备高压钢丝增强特性，但由于其第三层编织胶管在承压时并无实际作用，反而增加了材料消耗和胶管自身重量，降低了可曲挠性，因此在各国标准中并未设立这种类型的胶管标准。尽管如此，一些企业仍沿用老标准，选择这种型号的胶管。高压钢丝编织油管同样适用于矿井液压支架、油田开发、工程...。
增强层结构和材料厚度等因素的影响。四、其他特殊规格 此外，还有一些特殊规格的液压胶管，如耐高温液压胶管、耐油液压胶管、耐酸碱液压胶管等，这些胶管在特定环境下具有更好的性能表现。综上所述，液压胶管的规格型号繁多，选择时需要根据具体的应用场景、工作压力、流体介质等因素进行综合考虑。
多层钢丝严苛条件下液压支架胶管，通常6层；2AT-25-21MPa，2层织造胶管，工作压力：21MPa（210公斤）钢丝织造高压胶管2SN-13-35：两层织造钢丝管，内径13毫米，工作压力：35MPa（350公斤）1:DKOL/2022 DKOL代表公制内螺纹 24°锥面密封 2022代表厂家的管头标准 DKOL90/2022 DKOL代表公制内螺纹 24°...。
