从液压油管扣压参数表中得知，扣压Ф19mm四层钢丝胶管接头外套外径，扣压前为37mm，扣压后为33.5mm，应选用的模具内径为Ф33mm，对应千分尺刻度为3。将Ф33mm模具安装于模座上，并将千分尺刻度旋至3处，将剥皮后的胶管与接头组装好。扣压完成后测量接头外套外径，应为33.5mm，即完成扣压。如扣压后。
算一下套子内经和剥削完胶管的外径 看看空隙是多少 去掉缝隙的在扣压2毫米就查不出液压胶管扣压参数
了。

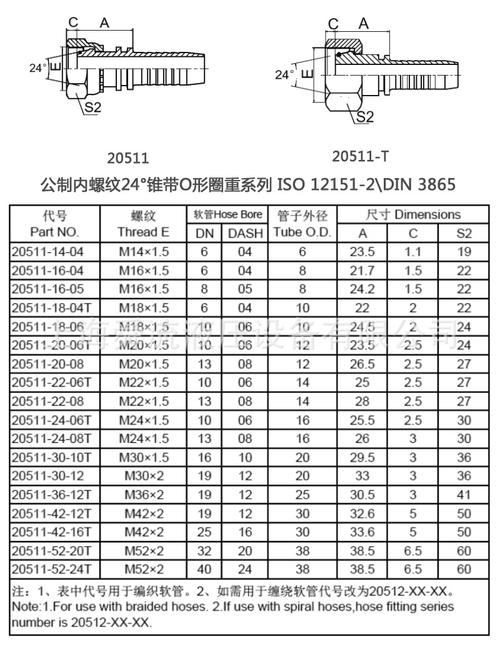

⊙﹏⊙ ：如GE16SR3/8EDOMDCF，各部分含义为：GE：接头类型，GE型端直通。16：接头配钢管的外径。S：压力等级，重系列。ED：密封圈形式。OMD：表面镀锌。CF：碳钢材质。扣压接头：以20411Y - 36 - 16为例，各参数意义为：20：公制螺纹连接方式（87代表法兰连接）。4：压力等级轻系列（5...。
高压胶管按标准可分国标（GB）、美标（SAE）和德标（DIN、EN）；按照骨架层的结构可分：缠绕胶管（按层数不同可分：4层和6层）、编织胶管（按层数不同可分：1层和2层）。液压管以其内（通）径为规格，如4、5、6、8、10、12、14、16、18、20、22、24、26、28、32、34、40、42...，其...。
高压油管接头型号尺寸分别是：1、型号PA-3，尺寸D是M6*1、L是12、S是8；2、型号PA-4，尺寸D是M8*1、L是12、S是8；3、型号PA-6，尺寸D是M10*1、L是12.5、S是10。具体情况如下表所示，其中表格里的字母S\D\L都代表尺寸。高压油管接头的类型有哪些 一、焊接式的 1、这种运用到的就是...。
油泵排油量：14.5L，影响扣压效率。最大扣压力：440T，扣压力强大。系统额定压力：16Mpa，系统压力稳定。液压油选择：夏季使用YB - N46，冬季使用YB - N32，根据季节选择合适液压油。适用场景与模式：提供手动、半自动及全自动多种扣压模式，扣压速度可自由调节，满足不同生产需求。HMIYBFKT51触摸屏...。
从液压油管扣压参数表中查得Ф19mm四层钢丝胶管接头外套外径扣压前为37mm，扣压后为33.5mm，应选用的模具内径为Ф33mm，对应千分尺刻度为3。安装好Ф33mm模具于模座上，并将千分尺刻度旋至3处，将胶管剥皮后与接头组装好。扣压完毕后测量接头外套外径就是扣压参数表的扣压后数值33.5mm，则完成扣压。如...。
那就说明两端接头一样。具体符号解释如下：2SN——2层钢丝编织胶管；20（06）——通径20（06）mm；DKOS(90)——90°公制内螺纹24°锥带0形圈重系列；-36（-18）——螺纹M36*2（M18*1.5）；-12（-04）——胶管标号12（04）；1000（500）——胶管总成长度；V180——胶管接头装配角180°。

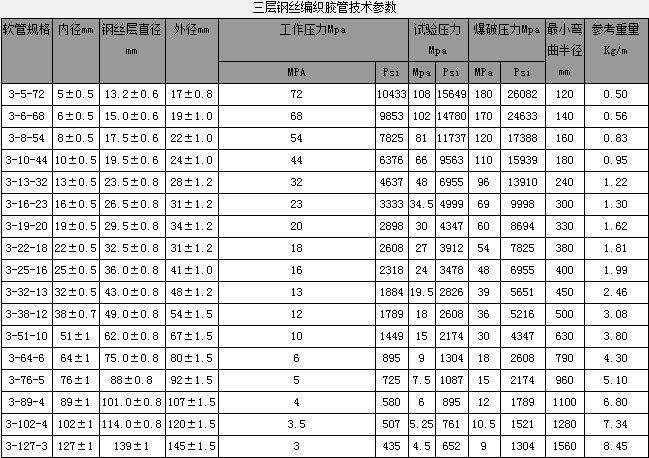

1-90°）（内径为8mm单层700mm长，一头90°弯头另一端为直头）,4、同种内径的胶管钢丝层数越多其工作压力越大，通常钢丝层数有1、2、3、4、6层等等，其间3层的通常为国产胶管，4层的需求外剥胶，6层的需求表里剥胶，1层2层的根据需求也能够剥胶后扣压5、R13-25-35MPa，环绕胶管，...。
高压胶管的规格根据管径一般有两个划分方法，一是国内常说Φ6、Φ8、Φ10、Φ13、……Φ51，也有一种是用DN来表示如：DN6、DN8、……一直到DN51，表示都是管径，帕斯卡液压商城的论坛里都有，这些都是胶管的基础知识。如下图 通常指一般合成材料或是金属质地的管道，且内径较大时才取内径和外径的...。
执行扣压：按下扣压按钮，执行扣压操作，直至压管机头停止扣压并自动张开模具为止。检测与调整：取出扣压好的胶管总成，用游标卡尺检测扣压后的接头外套外径尺寸。如与参数表不符，应微调千分尺刻度，直到下一根胶管扣压符合要求为止。维修保养：液压油更换：油箱的液压油超过液压油厂商规定时效时应更换。目视油位表，如果液压油已。
？一英寸等于多少DASH？ 表示一种换算单位，即以16为分母来表达胶管内径的一种标号，例如04DASH=1/4=4/16inch=6.35mm，一般常用的标号有04,05,06,08,10,12,16,20,24,32 液压胶管中的6a/wa(90°)代表的什么? wa(90°)应该是总成扣压时接头的安装角度吧 液压胶管...。
选择架子管接头工厂用的多的，一个租赁站做钢管接头都用森超压管机把个了，这里图片不能太多，液压胶管扣压参数
你看看。
1、胶管1sc具有比1SN/，R1AT胶管还要小的外径，解决了某些设备管路安装空间紧凑，狭小所带来的不便；胶管扣压接头无须剥外胶。2、1SN的胶管是双层钢丝编织的液压胶管，具有较高的承载能力和耐磨性能。
农业机械行业：在农业机械中，用于连接液压传动系统的高压油管。六、扣压式胶管接头特点 扣压式胶管接头是高压管过渡接头的一种常见类型。它具有安装方便的特点，但需要在安装过程中增加一道收紧工序。当胶管损坏后，接头外套不能重复使用。扣压式胶管接头可与带O形圈密封的焊接管接头联接使用，适用于油、水...。
特点：利用扣压工具将管接头与管路扣压在一起，实现密封和连接。应用：适用于快速连接和拆卸的场合，如维修、测试等。胶管接头：特点：专门用于连接橡胶软管，具有柔韧性好、适应性强等特点。应用：适用于需要频繁弯曲、移动或振动的液压系统，如移动设备、工程机械等。综上所述，派克液压管接头根据结构特点...。
压高压管的最佳方法主要包括以下几点：控制扣压量：扣压量需适中，既不过松也不过紧。过松可能导致接头与胶管在使用初期便脱出，而过紧则可能损坏胶管内层，产生裂纹，导致液压油泄漏。控制扣压速度：扣压速度不宜过快，以避免内胶损坏和钢丝层断裂，确保胶管的使用寿命。选择合适的胶管和接头：在更换高压...。
