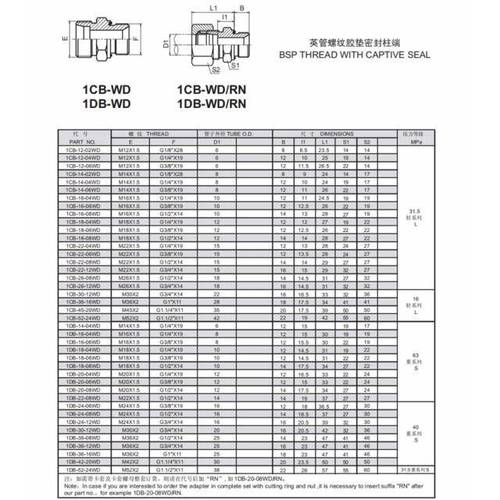

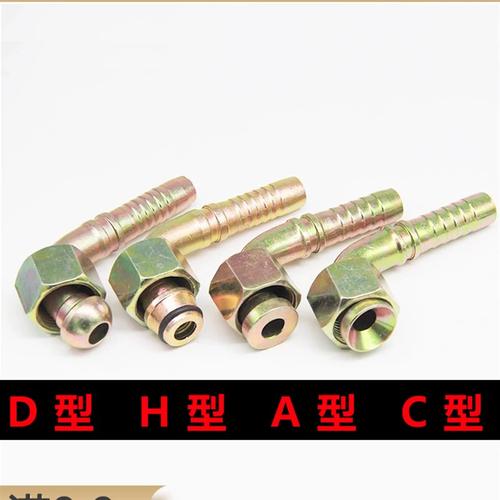

，适用于油、水、气为介质的管路系统。其介质温度范围较广，如油可在-30～80℃范围内使用；空气可在-30～50℃范围内使用；水则可在80℃以下使用。七、图片展示 以下是一些高压管过渡接头的图片示例液压胶管扣压接头价格
：这些图片展示了高压管过渡接头的外观形态和连接方式，有助于新手更好。
从液压油管扣压参数表中得知，扣压Ф19mm四层钢丝胶管接头外套外径，扣压前为37mm，扣压后为33.5mm，应选用的模具内径为Ф33mm，对应千分尺刻度为3。将Ф33mm模具安装于模座上，并将千分尺刻度旋至3处，将剥皮后的胶管与接头组装好。扣压完成后测量接头外套外径，应为33.5mm，即完成扣压。如扣压后外径...。
高压胶管接头按油管与高压胶管接头的连接方式，主要有焊接式、卡套式、扩口式、扣压式等形式。每种形式的高压胶管接头中，按接头的通路数量和方向分为直通、直角、三通等类型。与机体的连接方式有螺纹连接、法兰连接等方式。此外，还有一些满足特殊用途的高压胶管接头。
在胶管接头行业中，材质区分有304不锈钢、316L不锈钢、45#钢、碳钢等，每种适用于不同生产环境。胶管接头型号繁多，分类广泛，包含液压胶管接头、过渡接头、卡套接头、快速接头等大类，每个大类下又细分为多种类型，如对丝、扣压接头属于卡套接头，对丝、扣压接头通过外径、螺纹等尺寸区分，包括A型头、F型...。
布管需依据液压原理图，结合机械结构，明确各液压件的位置及连接关系，确保液压系统正常运行。液压接头 常用接头：如GE16SR3/8EDOMDCF，各部分含义为：GE：接头类型，GE型端直通。16：接头配钢管的外径。S：压力等级，重系列。ED：密封圈形式。OMD：表面镀锌。CF：碳钢材质。扣压接头：以20411Y - 36 ...。
特点：利用扣压工具将管接头与管路扣压在一起，实现密封和连接。应用：适用于快速连接和拆卸的场合，如维修、测试等。胶管接头：特点：专门用于连接橡胶软管，具有柔韧性好、适应性强等特点。应用：适用于需要频繁弯曲、移动或振动的液压系统，如移动设备、工程机械等。综上所述，派克液压管接头根据结构特点...。
那就说明两端接头一样。具体符号解释如下：2SN——2层钢丝编织胶管；20（06）——通径20（06）mm；DKOS(90)——90°公制内螺纹24°锥带0形圈重系列；-36（-18）——螺纹M36*2（M18*1.5）；-12（-04）——胶管标号12（04）；1000（500）——胶管总成长度；V180——胶管接头装配角180°。
产品特点：派克的一体式接头是行业内的一大突破，其不剥胶的概念和扣压技术便于用户操作，且一直被保留至今。派克的高压胶管在行业内享有很高的声誉。伊顿（Eaton）简介：伊顿公司始建于1911年，是一个全球性的跨行业制造商，在世界100多个国家销售4万多种产品。其液压产品包括油缸、泵阀、马达、过滤器、...。
他异物进入压管机头内，以免损坏设备或影响扣压质量。图片展示：（注：以上图片为扣压机示意图，展示了扣压机的基本结构和外观。）综上所述，扣压机的工作原理基于液压传动，通过精确控制模具的收缩和张开，实现对胶管接头的牢固扣压。在操作过程中，需严格按照规范进行，确保扣压质量和设备安全...。
液压管以其内（通）径为规格，如4、5、6、8、10、12、14、16、18、20、22、24、26、28、32、34、40、42...，其接头与之相配，用公制细牙螺纹或英制管螺纹连接，有密封螺纹和非密封螺纹之分。1、GB/T3683 GB/T10544 是高压胶管两大检验标准，表示形式大有不同 例如2-25-32Mpa，（两层...。
高压胶管扣压接头，扣压在什么位置能有效防止脱头，需要专业技术，可以找专业人士安装。如果爆破压力大于标准规定4倍工作压力的的话，就算是合格的胶管。若是在扣压处爆破，主要原因是胶管和接头还没有达到最佳配合，在改善的地方应主要在接头的选择和扣压上。接头芯的压缩量或者材料需要改善。若是接头不能改变的话，可以尝试在。
6、扣压完成后，清理胶管内壁的多余胶屑，再安装防尘帽、密封圈和挡圈。三、胶管接头和胶管的连接如何保证密封 尽管胶管接头与胶管的连接看似简单，但确保其密封性至关重要。不同类型的胶管接头需配合相应的过渡接头来实现密封。例如，对于普通的水管，需要使用带有内牙和外牙的过渡接头，并通过喉箍固定。
它与钢管连接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端。因而它是炼油、化工等系统自控装置管路中的一种较为先进的连接件。余姚市振如液压管阀厂 余姚市振如液压管阀厂专业生产液压过渡接头、不锈钢管接头、卡套式管接头、扩口式管接头、法兰管件、压力表开关及扣压式胶管总成...。
6. 完成扣压后，清理胶管内壁的胶屑，然后安装防尘帽、密封圈和挡圈。三、保证胶管接头密封的方法 为了确保胶管接头与胶管之间的密封效果，可以采取以下措施：1. 选择合适的过渡接头。对于普通的水管，使用一头内牙、一头插水管的过渡接头，并用喉箍固定。若胶管两头均为内牙，则使用一头内牙、一头外...。
这是派克的软管总成型号，F表示扣压，其中481-5表示派克的软管型号，1CA43-10-5,1CF43-10-5是两个接头的型号，其中430表示软管的总长，写成软管总成就是F481CACF101005-430，另一个也是总成，只是接头成了1CE43-10-5，其中CA,CF,CE分别表示接头为直头，弯头，45度弯头。
