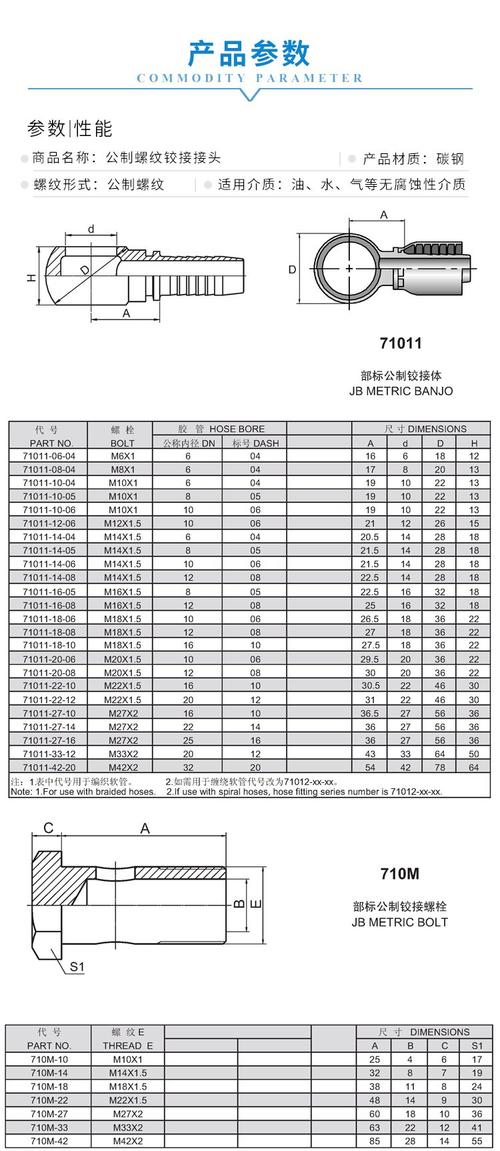

的结构、型号、尺寸 和公差、特性、技术要求、试验方法、检验规则、包装、运输和储存。标准尺寸如下：；高压油管接头型号尺寸分别是：1、型号PA-3，尺寸D是M6*1、L是12、S是8；2、型号PA-4，尺寸D是M8*1、L是12、S是8；3、型号PA-6，尺寸D是M10*1、L是12.5、S是10。具体情况如下表所示，其中表格里液压胶管规格型号
的 1、这种运用到的就是...。
高压胶管的规格根据管径一般有两个划分方法，一是国内常说Φ6、Φ8、Φ10、Φ13、……Φ51，也有一种是用DN来表示如：DN6、DN8、……一直到DN51，表示都是管径，帕斯卡液压商城的论坛里都有，这些都是胶管的基础知识。如下图 通常指一般合成材料或是金属质地的管道，且内径较大时才取内径和外径的...；1000（500）——胶管总成长度；V180——胶管接头装配角180°。
DN代表公称直径它的单位是毫米但是公称直径是名义尺寸不是绝对的实际尺寸。比如DN200它的实际内径尺寸不一定是200正数。但外径一般一样.为219.DN50为57.但内径根据管子的厚度不一样而不同。
现在的胶管内径规格是多少
1、1SN:一层钢丝编织软管，最高工作压力22.5兆帕，最低工作压力4兆帕。符合标准EN853 1SN-SAE 100R1AT，规格从1/4"到2“。2SN:二层钢丝编织软管，最高工作压力40兆帕，最低工作压力8兆帕。符合标准EN853 2SN-SAE 100R2AT，，规格从1/4"到2“。
2、16、19、25、31.5、38、51。型号含义：R-软管；B-编织；2/3-层数；6.3-51公称直径。 二、三层钢丝编织液压支架软管总成型号表示KJRB2-6.3、8、10、12.5、16、19、25、31.5、38、51；KJRB3-6.3、8、10、12.5、16、19、25、31.5、38、51。型号含义：KJ-胶管组合件；R-软管；...。
3、多层钢丝严苛条件下液压支架胶管，通常6层；2AT-25-21MPa，2层织造胶管，工作压力：21MPa（210公斤）钢丝织造高压胶管2SN-13-35：两层织造钢丝管，内径13毫米，工作压力：35MPa（350公斤）1:DKOL/2022 DKOL代表公制内螺纹 24°锥面密封 2022代表厂家的管头标准 DKOL90/2022 DKOL代表公制内螺纹 24°...。
4、液压管以其内（通）径为规格，如4、5、6、8、10、12、14、16、18、20、22、24、26、28、32、34、40、42...，其接头与之相配，用公制细牙螺纹或英制管螺纹连接，有密封螺纹和非密封螺纹之分。1、GB/T3683 GB/T10544 是高压胶管两大检验标准，表示形式大有不同 例如2-25-32Mpa，（两层...。
5、只写出一端接头型号，说明两端接头一样，相见西德福《高压胶管总成》样本。2sn——2层钢丝编织胶管 20（06）——通径20（06）mm dkos(90)——90°公制内螺纹24°锥带0形圈重系列 -36（-18）——螺纹m36*2（m18*1.5）-12（-04）——胶管标号12（04）1000（500）——胶管总成长度 v180——...。
＋﹏＋
液压胶管:F372CACA222212-2000各个字母及数字的含义?
1、一，最常用的型号：编织高压胶管2-10-40MPA，编织高压胶管2-16-21MPA，用量最大。二，其他常用型号：1，编织高压胶管有：编织高压胶管2-13-30MPA，编织高压胶管2-19-18MPA，编织高压胶管2-25-14MPA，编织高压胶管2-32-11MPA，编织高压胶管2-51-8MPA。2，缠绕高压胶管有：缠绕高压胶管4-10-70...。
2、DASH是一种表示换算单位的方法，它以16为分母来表达胶管内径的大小。通过这种方式，可以方便地将内径尺寸转换为分数形式。例如，04DASH表示1/4，即4/16英寸，换算成毫米则是6.35毫米。常见的DASH标号包括04、05、06、08、10、12、16、20、24和32等。这种表示方法特别适用于液压胶管的尺寸标注，因为...。
3、液压胶管的型号规格众多，其中常见的有2SN20DKOS(90)-36-121000V180和2SN06DKOS(90)-18-04500等。这些型号规格中包含了关于液压胶管的多项关键信息，下面将对这些信息进行详细解读，并指出一些值得注意的事项。一、型号规格解读 2SN：这通常表示液压胶管的系列或类型，2SN系列是一种常见的液压胶管型号。
4、372： 表示液压胶管的内径，单位为毫米。CACA： 表示液压胶管的材质或制造厂家。2222： 表示液压胶管的规格代号。12： 表示液压胶管的工作压力，单位为巴。2000： 表示液压胶管的长度，单位为毫米。2.f301sncaca101005-800 Ff：表示液压胶管的类型，Ff 代表有内层铜管的软管。301： 表示液压胶管的内径，...。
5、液压胶管的规格型号众多，以下是关于液压胶管规格型号的一些常见分类和描述：一、按压力等级分类 低压液压胶管：通常用于压力较低的液压系统，如农业机械、轻型车辆等。其工作压力一般在1.6MPa至10MPa之间。中压液压胶管：适用于中等压力的液压系统，如工业机械、建筑机械等。工作压力通常在10MPa至25MPa之间...。
6、液压胶管内径规格是工业领域中常见的尺寸标准。常见的规格包括6.4mm等于1/4英寸，8mm等于5/16英寸，9.5mm等同于3/8英寸，12.7mm为1/2英寸，15.9mm代表3/4英寸，19mm同样为3/4英寸，25.4mm等同于1英寸，31.8mm等于1 1/4英寸，38.1mm为1 1/2英寸，最后，50.8mm则是2英寸。这些规格广泛应用...。
7、胶管外观有标记：\x0d\x0a如国标示例：Ruhr/GB/T3683-2011/2SN/16/25MPa/2Q12\x0d\x0a1.Ruhr是制造方名称或者标识\x0d\x0a2.GB/T3683-2011是执行标准\x0d\x0a3.16是公称内径\x0d\x0a4.2SN是型别（1SN和R1AT是一层钢丝编织胶管，2SN和R2AT是2层编织胶管）\x0d\x0a5.25MPa是最大工作压力（Max working pressure，缩写W.P)\x0d\x0a62Q1...。
