(-__-)b ，其中常见的有2SN20DKOS(90)-36-121000V180和2SN06DKOS(90)-18-04500等。这些型号规格中包含了关于液压胶管的多项关键信息液压胶管尺寸
?０? ，并指出一些值得注意的事项。一、型号规格解读 2SN液压胶管尺寸
：这通常表示液压胶管的系列或类型，2SN系列是一种常见的液压胶管型号。

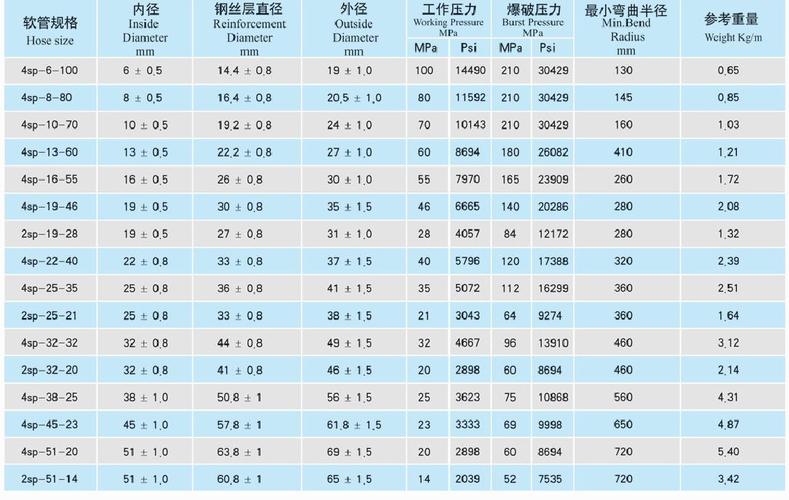

2、液压胶管内径规格是工业领域中常见的尺寸标准。常见的规格包括6.4mm等于1/4英寸，8mm等于5/16英寸，9.5mm等同于3/8英寸，12.7mm为1/2英寸，15.9mm代表3/4英寸，19mm同样为3/4英寸，25.4mm等同于1英寸，31.8mm等于1 1/4英寸，38.1mm为1 1/2英寸，最后，50.8mm则是2英寸。这些规格广泛应用...。
3、液压胶管行业标准为GB-9573。标准规定了液压胶管（以下简称胶管）的结构、型号、尺寸 和公差、特性、技术要求、试验方法、检验规则、包装、运输和储存。标准尺寸如下：。
∩△∩
4、液压软管型号规格 4、5、6、8、10、12、14、16、18、20、22、24、26、28、32、34、40、42...，其接头与之相配，用公制细牙螺纹或英制管螺纹连接，有密封螺纹和非密封螺纹之分。液压软管特点与用途 液压软管特点 1、胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。2、管体结...。
5、只写出一端接头型号，说明两端接头一样，相见西德福《高压胶管总成》样本。2sn——2层钢丝编织胶管 20（06）——通径20（06）mm dkos(90)——90°公制内螺纹24°锥带0形圈重系列 -36（-18）——螺纹m36*2（m18*1.5）-12（-04）——胶管标号12（04）1000（500）——胶管总成长度 v180——...。
6、DASH是一种表示换算单位的方法，它以16为分母来表达胶管内径的大小。通过这种方式，可以方便地将内径尺寸转换为分数形式。例如，04DASH表示1/4，即4/16英寸，换算成毫米则是6.35毫米。常见的DASH标号包括04、05、06、08、10、12、16、20、24和32等。这种表示方法特别适用于液压胶管的尺寸标注，因为...。
7、一，最常用的型号：编织高压胶管2-10-40MPA，编织高压胶管2-16-21MPA，用量最大。二，其他常用型号：1，编织高压胶管有：编织高压胶管2-13-30MPA，编织高压胶管2-19-18MPA，编织高压胶管2-25-14MPA，编织高压胶管2-32-11MPA，编织高压胶管2-51-8MPA。2，缠绕高压胶管有：缠绕高压胶管4-10-70...。
8、372： 表示液压胶管的内径，单位为毫米。CACA： 表示液压胶管的材质或制造厂家。2222： 表示液压胶管的规格代号。12： 表示液压胶管的工作压力，单位为巴。2000： 表示液压胶管的长度，单位为毫米。2.f301sncaca101005-800 Ff：表示液压胶管的类型，Ff 代表有内层铜管的软管。301： 表示液压胶管的内径，...。
9、如果是只标明一端接头型号，那就说明两端接头一样。具体符号解释如下：2SN——2层钢丝编织胶管；20（06）——通径20（06）mm；DKOS(90)——90°公制内螺纹24°锥带0形圈重系列；-36（-18）——螺纹M36*2（M18*1.5）；-12（-04）——胶管标号12（04）；1000（500）——胶管总成长度；V180—...。
10、高压胶管的规格根据管径一般有两个划分方法，一是国内常说Φ6、Φ8、Φ10、Φ13、……Φ51，也有一种是用DN来表示如：DN6、DN8、……一直到DN51，表示都是管径，帕斯卡液压商城的论坛里都有，这些都是胶管的基础知识。如下图 通常指一般合成材料或是金属质地的管道，且内径较大时才取内径和外径的...。
11、高压胶管按标准可分国标（GB）、美标（SAE）和德标（DIN、EN）；按照骨架层的结构可分：缠绕胶管（按层数不同可分：4层和6层）、编织胶管（按层数不同可分：1层和2层）。液压管以其内（通）径为规格，如4、5、6、8、10、12、14、16、18、20、22、24、26、28、32、34。
12、增强层结构和材料厚度等因素的影响。四、其他特殊规格 此外，还有一些特殊规格的液压胶管，如耐高温液压胶管、耐油液压胶管、耐酸碱液压胶管等，这些胶管在特定环境下具有更好的性能表现。综上所述，液压胶管的规格型号繁多，选择时需要根据具体的应用场景、工作压力、流体介质等因素进行综合考虑。
13、DN代表公称直径它的单位是毫米但是公称直径是名义尺寸不是绝对的实际尺寸。比如DN200它的实际内径尺寸不一定是200正数。但外径一般一样.为219.DN50为57.但内径根据管子的厚度不一样而不同。
14、潍坊永丰液压机械有限公司提供了扣压Ф19mm四层钢丝胶管的方法。从液压油管扣压参数表中得知，扣压Ф19mm四层钢丝胶管接头外套外径，扣压前为37mm，扣压后为33.5mm，应选用的模具内径为Ф33mm，对应千分尺刻度为3。将Ф33mm模具安装于模座上，并将千分尺刻度旋至3处，将剥皮后的胶管与接头组装好。扣压...。
15、四、扣压式胶管接头 这种安装比较的方便，而且也配置的是O型密封圈，适用于水、油等为介质的管路系统。五、插入式焊接式管接头 这种需要将有一定长度的管子插入到接头当中，并且要保证端面和接头处充分的接触。再采取焊接的方式，就省去了接管步骤，但是对于选择的管道尺寸要求比较严格。高压油管接头安装的...。
