的轻重用3、6表示）。1：角度0°（4为45°，9为90°）。1：接头尾部长度普通（2为加长）。Y：一体式接头（分体式可省略）。36：螺母螺纹公称直径（如果是法兰就用标号表示）。16：接头尾部芯子与胶管配合的标号规格。液压管 胶管总成：液压胶管和胶管接头。
2、如果是只标明一端接头型号，那就说明两端接头一样。具体符号解释如下：2SN——2层钢丝编织胶管；20（06）——通径20（06）mm；DKOS(90)——90°公制内螺纹24°锥带0形圈重系列；-36（-18）——螺纹M36*2（M18*1.5）；-12（-04）——胶管标号12（04）；1000（500）——胶管总成长度；V180—...。
3、在胶管接头行业中，材质区分有304不锈钢、316L不锈钢、45#钢、碳钢等，每种适用于不同生产环境。胶管接头型号繁多，分类广泛，包含液压胶管接头、过渡接头、卡套接头、快速接头等大类，每个大类下又细分为多种类型，如对丝、扣压接头属于卡套接头，对丝、扣压接头通过外径、螺纹等尺寸区分，包括A型头、F型...。
ˋ＾ˊ〉-#
4、特点：利用扣压工具将管接头与管路扣压在一起，实现密封和连接。应用：适用于快速连接和拆卸的场合，如维修、测试等。胶管接头：特点：专门用于连接橡胶软管，具有柔韧性好、适应性强等特点。应用：适用于需要频繁弯曲、移动或振动的液压系统，如移动设备、工程机械等。综上所述，派克液压管接头根据结构特点...。
5、1、胶管1sc具有比1SN/，R1AT胶管还要小的外径，解决了某些设备管路安装空间紧凑，狭小所带来的不便；胶管扣压接头无须剥外胶。2、1SN的胶管是双层钢丝编织的液压胶管，具有较高的承载能力和耐磨性能。
6、在扣压胶管接头时，若扣压尺寸过多，会导致胶管内胶层被压断，造成漏油；若扣压尺寸太少，则会造成漏油和被油压冲脱接头。因此，务必掌握合理的扣压度，以接头芯子内孔收缩度为准。国标接头受压缩小0.1~0.4mm，普通接头受压缩小0.1~2mm。由于胶管及接头外套的生产厂家不同，胶管生产厂多数使用GB标准...。
7、农业机械行业：在农业机械中，用于连接液压传动系统的高压油管。六、扣压式胶管接头特点 扣压式胶管接头是高压管过渡接头的一种常见类型。它具有安装方便的特点，但需要在安装过程中增加一道收紧工序。当胶管损坏后，接头外套不能重复使用。扣压式胶管接头可与带O形圈密封的焊接管接头联接使用，适用于油、水...。
8、四、扣压式胶管接头 这种安装比较的方便，而且也配置的是O型密封圈，适用于水、油等为介质的管路系统。五、插入式焊接式管接头 这种需要将有一定长度的管子插入到接头当中，并且要保证端面和接头处充分的接触。再采取焊接的方式，就省去了接管步骤，但是对于选择的管道尺寸要求比较严格。高压油管接头安装的...。
9、胶管接头型号尺寸 高压胶管接头选用标准 胶管接头是油管与油管、油管与液压元件之间的可拆式连接件，应满足装拆方便、连接牢靠、密封可靠、外形尺寸小、通油能力大、压力损失小、加工工艺性好的要求。高压胶管接头按油管与高压胶管接头的连接方式，主要有焊接式、卡套式、扩口式、扣压式等形式。每种形式的...。
10、，其接头与之相配，用公制细牙螺纹或英制管螺纹连接，有密封螺纹和非密封螺纹之分。1、GB/T3683 GB/T10544 是高压胶管两大检验标准，表示形式大有不同 例如2-25-32Mpa，（两层钢丝内径25的压力要求达到32Mpa）。2、 13II-20000（内径为13mm钢丝层数为两层长度为20m的高压胶管。）3、8I-700（...。
11、6、扣压完成后，清理胶管内壁的多余胶屑，再安装防尘帽、密封圈和挡圈。三、胶管接头和胶管的连接如何保证密封 尽管胶管接头与胶管的连接看似简单，但确保其密封性至关重要。不同类型的胶管接头需配合相应的过渡接头来实现密封。例如，对于普通的水管，需要使用带有内牙和外牙的过渡接头，并通过喉箍固定。
12、清理与安装附件：扣压完成后，清理胶管内壁的多余胶屑，再安装防尘帽、密封圈和挡圈等附件。保证胶管接头和胶管连接密封的方式：使用过渡接头：对于不同类型的胶管接头，需配合相应的过渡接头来实现密封。例如，对于普通水管，可使用带有内牙和外牙的过渡接头，并通过喉箍固定。确保接头设计匹配：对于液压快换...。
13、胶管接头的种类主要包括以下几种：1. 钢制直接头胶管接头 特点：这种接头采用钢材作为材质，具有较高的强度和耐用性，适用于承受较大压力和拉力的场合。应用：常用于工业设备、液压系统、气动系统等领域，用于连接和传输流体介质。2. 不锈钢扣压管接头 特点：不锈钢材质具有优异的耐腐蚀性和抗氧化性，扣压...。
14、摘要：高压胶管总成是将经高压钢丝编织或缠绕增强的胶管的两头和金属连接接头经过扣压装配而成的总成结构，是液压系统中常用的一种辅助装置。高压胶管总成型号规格众多，选型时主要根据需要考虑胶管尺寸、工作压力、冲击压力、疲劳寿命、温度范围、化学相容性、弯曲半径、摩擦等因素，并注意区分胶管总成的质量。...。
15、(5)弯曲半径 在选择高压胶管时，应该留意高压胶管的弯曲半径。计算弯曲半径时，应该减去前面接头的扣压长度。若胶管使用部位弯曲半径小于胶管的弯曲半径，将使胶管的承压能力和使用寿命降低。在胶管许用压力和内径相同时，应优先选择弯曲半径较小的胶管，这样可以确保其结构层不被破坏。(6)活动空间 工程机械...。

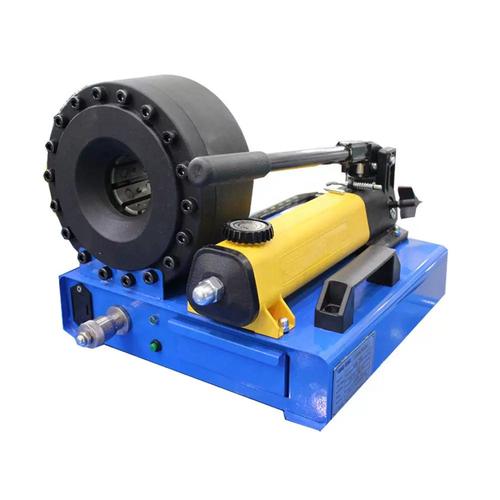

16、一、胶管接头介绍 胶管接头是连接不同胶管的重要部件，根据其结构和用途，可分为多种类型，包括24°扩口式卡套接头、球面接头、同角度锥面接头、卡套式管子连接接头、60°锥形角连接接头、空心胶管螺钉连接接头以及带密封槽和不带密封槽螺纹连接接头等。二、胶管接头的安装步骤 使用胶管扣压机进行胶管接头的...。

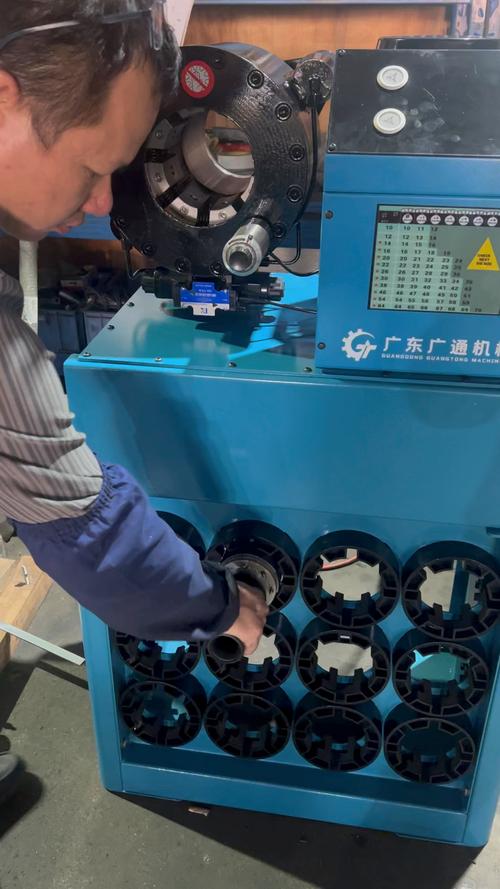

17、在压管机扣压过程中，确保不脱头和不破坏胶管内胶是一项关键任务。为实现这一目标，需要在扣压力度上寻找平衡。首先，扣压力度的大小直接影响到连接的稳定性。若要防止接头脱头，压紧度应适当加大，通常国标接头的压拢度应在0.1-0.4mm之间，而普通接头的范围则放宽至0.1-2mm。此时，可以通过使用...。
