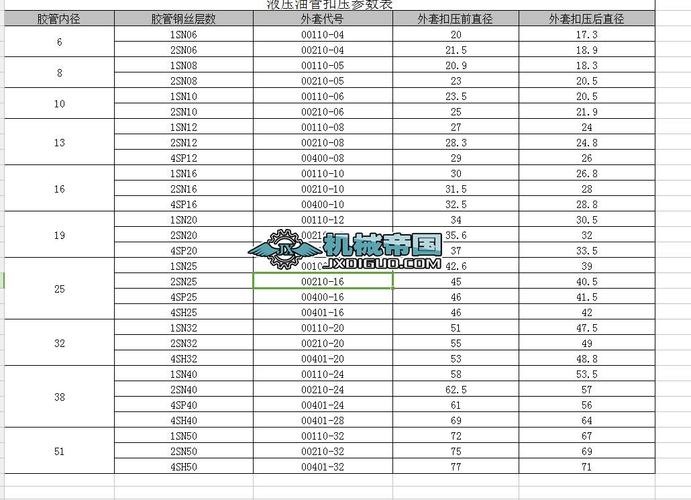

从液压油管扣压参数表中得知，扣压Ф19mm四层钢丝胶管接头外套外径，扣压前为37mm，扣压后为33.5mm，应选用液压胶管扣压参数
∩０∩ 的模具内径为Ф33mm，对应千分尺刻度为3。将Ф33mm模具安装于模座上，并将千分尺刻度旋至3处，将剥皮后液压胶管扣压参数
的胶管与接头组装好。扣压完成后测量接头外套外径，应为33.5mm，即完成扣压。如扣压后。
算一下套子内经和剥削完胶管的外径 看看空隙是多少 去掉缝隙的在扣压2毫米就查不出了。
在压管机扣压过程中，确保不脱头和不破坏胶管内胶是一项关键任务。为实现这一目标，需要在扣压力度上寻找平衡。首先，扣压力度的大小直接影响到连接的稳定性。若要防止接头脱头，压紧度应适当加大，通常国标接头的压拢度应在0.1-0.4mm之间，而普通接头的范围则放宽至0.1-2mm。此时，可以通过使用...。
液压接头 常用接头：如GE16SR3/8EDOMDCF，各部分含义为：GE：接头类型，GE型端直通。16：接头配钢管的外径。S：压力等级，重系列。ED：密封圈形式。OMD：表面镀锌。CF：碳钢材质。扣压接头：以20411Y - 36 - 16为例，各参数意义为：20：公制螺纹连接方式（87代表法兰连接）。4：压力等级轻系列（5...。
油泵排油量：14.5L，影响扣压效率。最大扣压力：440T，扣压力强大。系统额定压力：16Mpa，系统压力稳定。液压油选择：夏季使用YB - N46，冬季使用YB - N32，根据季节选择合适液压油。适用场景与模式：提供手动、半自动及全自动多种扣压模式，扣压速度可自由调节，满足不同生产需求。HMIYBFKT51触摸屏...。
从液压油管扣压参数表中查得Ф19mm四层钢丝胶管接头外套外径扣压前为37mm，扣压后为33.5mm，应选用的模具内径为Ф33mm，对应千分尺刻度为3。安装好Ф33mm模具于模座上，并将千分尺刻度旋至3处，将胶管剥皮后与接头组装好。扣压完毕后测量接头外套外径就是扣压参数表的扣压后数值33.5mm，则完成扣压。如...。
那就说明两端接头一样。具体符号解释如下：2SN——2层钢丝编织胶管；20（06）——通径20（06）mm；DKOS(90)——90°公制内螺纹24°锥带0形圈重系列；-36（-18）——螺纹M36*2（M18*1.5）；-12（-04）——胶管标号12（04）；1000（500）——胶管总成长度；V180——胶管接头装配角180°。
1-90°）（内径为8mm单层700mm长，一头90°弯头另一端为直头）,4、同种内径的胶管钢丝层数越多其工作压力越大，通常钢丝层数有1、2、3、4、6层等等，其间3层的通常为国产胶管，4层的需求外剥胶，6层的需求表里剥胶，1层2层的根据需求也能够剥胶后扣压5、R13-25-35MPa，环绕胶管，...。
执行扣压：按下扣压按钮，执行扣压操作，直至压管机头停止扣压并自动张开模具为止。检测与调整：取出扣压好的胶管总成，用游标卡尺检测扣压后的接头外套外径尺寸。如与参数表不符，应微调千分尺刻度，直到下一根胶管扣压符合要求为止。维修保养：液压油更换：油箱的液压油超过液压油厂商规定时效时应更换。目视...。
(1)胶管压力 液压胶管越耐压，价格也越高。胶管的最大工作压力须依据系统的压力确定，选用时既要考虑能确保系统正常运行，又要节约采购成本。由于液压系统中存在冲击载荷，胶管的最大工作压力一般要大于液压系统的最大工作压力，而胶管的爆破压力一般为最大工作压力的3～4倍。(2)胶管尺寸 液压胶管内径过...。
利用的是管道的上面有一个扩口，从而能够进行密封的作用，而且不需要配置其他的一些密封配件，适用于保险的管道连接。四、扣压式胶管接头 这种安装比较的方便，而且也配置的是O型密封圈，适用于水、油等为介质的管路系统。五、插入式焊接式管接头 这种需要将有一定长度的管子插入到接头当中，并且要保证端面和接头处充分的。
压高压管的最佳方法主要包括以下几点：控制扣压量：扣压量需适中，既不过松也不过紧。过松可能导致接头与胶管在使用初期便脱出，而过紧则可能损坏胶管内层，产生裂纹，导致液压油泄漏。控制扣压速度：扣压速度不宜过快，以避免内胶损坏和钢丝层断裂，确保胶管的使用寿命。选择合适的胶管和接头：在更换高压...。
液压管以其内（通）径为规格，如4、5、6、8、10、12、14、16、18、20、22、24、26、28、32、34、40、42...，其接头与之相配，用公制细牙螺纹或英制管螺纹连接，有密封螺纹和非密封螺纹之分。1、GB/T3683 GB/T10544 是高压胶管两大检验标准，表示形式大有不同 例如2-25-32Mpa，（两层...。
高压胶管接头选用标准 胶管接头是油管与油管、油管与液压元件之间的可拆式连接件，应满足装拆方便、连接牢靠、密封可靠、外形尺寸小、通油能力大、压力损失小、加工工艺性好的要求。高压胶管接头按油管与高压胶管接头的连接方式，主要有焊接式、卡套式、扩口式、扣压式等形式。每种形式的高压胶管接头中，...。
扣一层钢丝往往是比较难扣的，多了就扣断钢丝层，少了就可能不到位，漏油。所以扣第一根时就要量好套皮的内外径，管子的外径，要剥胶者量钢丝层外径，还要考虑内胶的厚薄和芯子插入管后的松紧去综合考虑扣压参数。以上是一些个人的见解，欢迎大家一起交流。高压软管耐油性有多好 一般的高压软管都是...。
液压胶管中的DASH代表什么？一英寸等于多少DASH？ 表示一种换算单位，即以16为分母来表达胶管内径的一种标号，例如04DASH=1/4=4/16inch=6.35mm，一般常用的标号有04,05,06,08,10,12,16,20,24,32 液压胶管中的6a/wa(90°)代表的什么? wa(90°)应该是总成扣压时接头的安装角度吧 液压胶管...。
同现有技术相比：消除了胶管接头生产故障的发生并明显降低其使用成本。3、自扣式胶管接头：一种液压传动的、简化工装、方便维修和提高适用性新型连接件，有装拆方便和适应广泛的特点，广泛应用于连接各种胶管。4、燃气安全胶管接头：一种保障燃气传送安全的接头，包括胶管、铁皮包头，连接管和连接螺母，连接...。
