，扣压前为37mm，扣压后为33.5mm，应选用的模具内径为Ф33mm，对应千分尺刻度为3。将Ф33mm模具安装于模座上，并将千分尺刻度旋至3处，将剥皮后的胶管与接头组装好。扣压完成后测量接头外套外径，应为33.5mm，即完成扣压。如扣压后外径...。

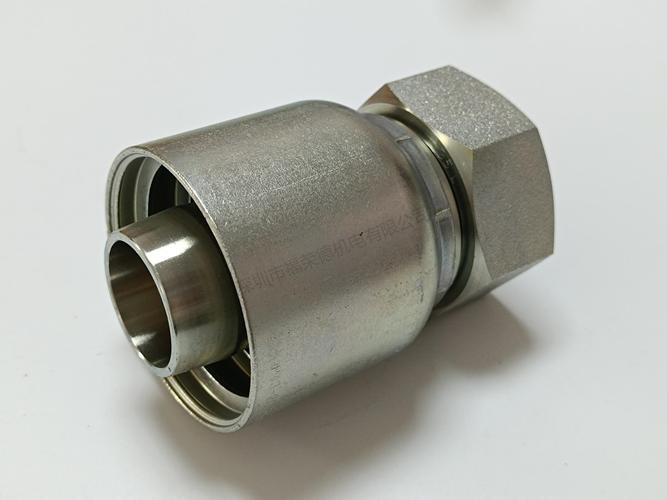

胶管接头是油管与油管、油管与液压元件之间的可拆式连接件，应满足装拆方便、连接牢靠、密封可靠、外形尺寸小、通油能力大、压力损失小、加工工艺性好的要求。高压胶管接头按油管与高压胶管接头的连接方式，主要有焊接式、卡套式、扩口式、扣压式等形式。每种形式的高压胶管接头中，按接头的通路数量和方向...。
：特点：专门用于连接橡胶软管，具有柔韧性好、适应性强等特点。应用：适用于需要频繁弯曲、移动或振动的液压系统，如移动设备、工程机械等。综上所述，派克液压管接头根据结构特点和适用环境的不同，有多种分类方式。在选择时，应根据具体的工作条件、介质性质以及连接要求等因素进行综合考虑。
此外，使用要求与价格等也是选用时考虑的因素。管接头有着繁多的种类，常用的管接头一般可以分为硬管接头和软管接头两种。如果依照管接头和管道的连接方式来分，硬管接头有扩口式、卡套式和焊接式三种，软管接头则主要是扣压式胶管接头。液压系统中管道和管接头的连接方式也有不同，管道旋入端采用的是连接...。
液压接头 常用接头：如GE16SR3/8EDOMDCF，各部分含义为：GE：接头类型，GE型端直通。16：接头配钢管的外径。S：压力等级，重系列。ED：密封圈形式。OMD：表面镀锌。CF：碳钢材质。扣压接头：以20411Y - 36 - 16为例，各参数意义为：20：公制螺纹连接方式（87代表法兰连接）。4：压力等级轻系列（5...。
胶管接头的种类主要包括以下几种：1. 钢制直接头胶管接头 特点：这种接头采用钢材作为材质，具有较高的强度和耐用性，适用于承受较大压力和拉力的场合。应用：常用于工业设备、液压系统、气动系统等领域，用于连接和传输流体介质。2. 不锈钢扣压管接头 特点：不锈钢材质具有优异的耐腐蚀性和抗氧化性，扣压...。
F481是软管代号CACF是两边的接头形式101005是通径430是长度派克型号扣压式胶管总成可以咨询玛努利不好意思，这方面咱不太懂。
那就说明两端接头一样。具体符号解释如下：2SN——2层钢丝编织胶管；20（06）——通径20（06）mm；DKOS(90)——90°公制内螺纹24°锥带0形圈重系列；-36（-18）——螺纹M36*2（M18*1.5）；-12（-04）——胶管标号12（04）；1000（500）——胶管总成长度；V180——胶管接头装配角180°。
按下扣压按钮，执行扣压操作，直至压管机头停止扣压并自动张开模具为止。检测与调整：取出扣压好的胶管总成，用游标卡尺检测扣压后的接头外套外径尺寸。如与参数表不符，应微调千分尺刻度，直到下一根胶管扣压符合要求为止。维修保养：液压油更换：油箱的液压油超过液压油厂商规定时效时应更换。目视油位表，如...。
1、首先，选择适合的胶管并按所需尺寸进行切割。2、接下来，剥除胶管两端的外胶层。3、然后，根据胶管的具体类型选择合适的接头类型。4、安装接头芯杆（需先涂抹润滑油），随后安装接头外套。5、使用胶管扣压机进行扣压，确保选择合适的压力值。6、扣压完成后，清理胶管内壁的多余胶屑，再安装防尘帽、...。
