＞△＜ 的型号有1T03/1T04/1T05/1T06/1T08/1T10等等液压胶管书
的公称内径分别在5/6/8/10/12/16/20mm这几段距离之间，而随着不同型号的递增，其软管的内径也有着相应的增大，例如1T24的液压软管，其公称内径不仅达到液压胶管书
了40mm，连软管的内径也达到了38.1mm，与此同时，其外径在50.6mm左右。综上所述...液压胶管书
；DN代表公称直径它的单位是毫米但是公称直径是名义尺寸不是绝对的实际尺寸。比如DN200它的实际内径尺寸不一定是200正数。但外径一般一样.为219.DN50为57.但内径根据管子的厚度不一样而不同。

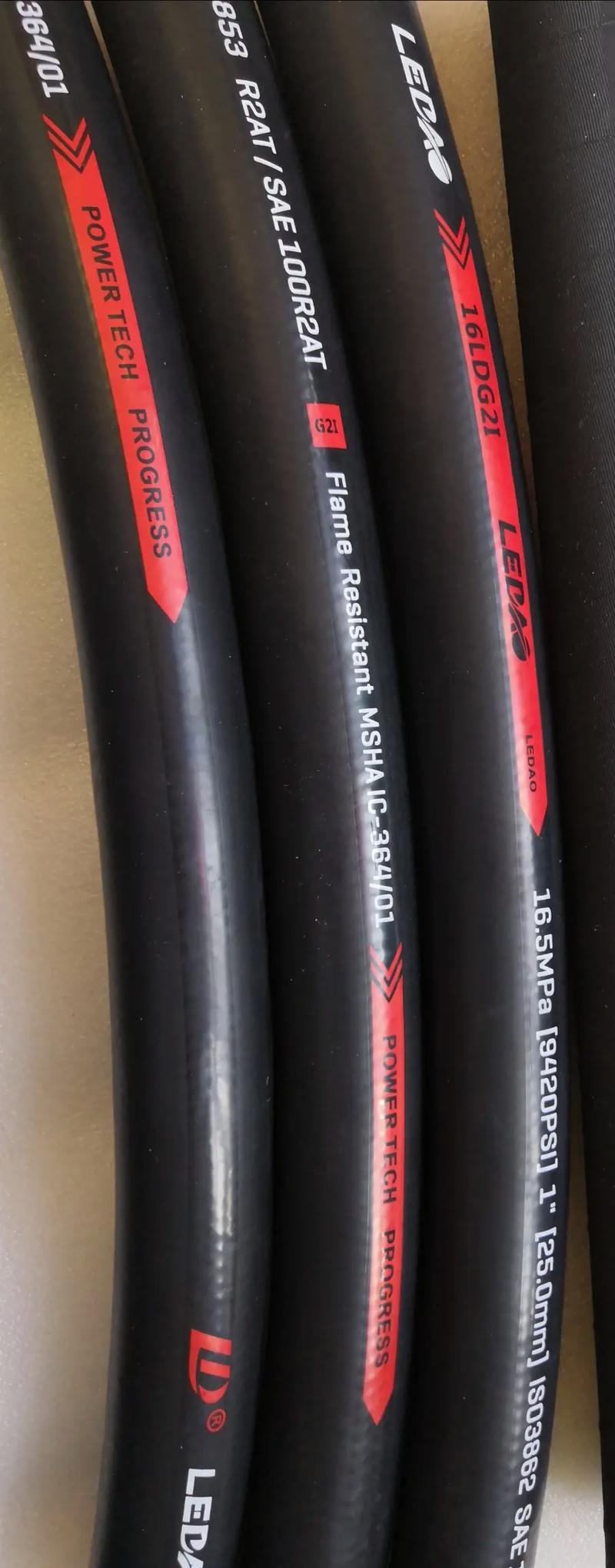

2、GB/T3683-2011是执行标准\x0d\x0a3.16是公称内径\x0d\x0a4.2SN是型别（1SN和R1AT是一层钢丝编织胶管，2SN和R2AT是2层编织胶管）\x0d\x0a5.25MPa是最大工作压力（Max working pressure，缩写W.P)\x0d\x0a62Q12是生产月份，2012年第二季度 ...。
3、60度锥螺纹则是一个较为特殊的情况。虽然它在某些情况下也符合公制螺纹的标准，但在很多情况下，它更接近于英制螺纹的特性。英制螺纹标准通常基于英国的标准，尽管现在也被许多国家采用，特别是在一些传统的机械制造和液压系统中。了解这些螺纹类型及其应用对于选择合适的液压胶管接头至关重要。不同的螺纹...；一，最常用的型号：编织高压胶管2-10-40MPA，编织高压胶管2-16-21MPA，用量最大。二，其他常用型号：1，编织高压胶管有：编织高压胶管2-13-30MPA，编织高压胶管2-19-18MPA，编织高压胶管2-25-14MPA，编织高压胶管2-32-11MPA，编织高压胶管2-51-8MPA。2，缠绕高压胶管有：缠绕高压胶管4-10-70...；F：表示液压胶管的类型，F 代表有内层铜管的软管。372： 表示液压胶管的内径，单位为毫米。CACA： 表示液压胶管的材质或制造厂家。2222： 表示液压胶管的规格代号。12： 表示液压胶管的工作压力，单位为巴。2000： 表示液压胶管的长度，单位为毫米。2.f301sncaca101005-800 Ff：表示液压胶管的类型，Ff ...；四、扣压式胶管接头 这种安装比较的方便，而且也配置的是O型密封圈，适用于水、油等为介质的管路系统。五、插入式焊接式管接头 这种需要将有一定长度的管子插入到接头当中，并且要保证端面和接头处充分的接触。再采取焊接的方式，就省去了接管步骤，但是对于选择的管道尺寸要求比较严格。高压油管接头安装的注意事项。
4、这是派克的软管总成型号，F表示扣压，其中481-5表示派克的软管型号，1CA43-10-5,1CF43-10-5是两个接头的型号，其中430表示软管的总长，写成软管总成就是F481CACF101005-430，另一个也是总成，只是接头成了1CE43-10-5，其中CA,CF,CE分别表示接头为直头，弯头，45度弯头。；液压管以其内（通）径为规格，如4、5、6、8、10、12、14、16、18、20、22、24、26、28、32、34、40、42...，其接头与之相配，用公制细牙螺纹或英制管螺纹连接，有密封螺纹和非密封螺纹之分。1、GB/T3683 GB/T10544 是高压胶管两大检验标准，表示形式大有不同 例如2-25-32Mpa，（两层...；一、型号规格解读 2SN：这通常表示液压胶管的系列或类型，2SN系列是一种常见的液压胶管型号。20DKOS(90)：这部分信息可能表示胶管的内径、工作压力等级、外层材质以及弯曲半径等特性。例如，“20”可能代表内径为20毫米，“DKOS”可能代表特定的材质或结构，“(90)”可能表示该胶管的最小弯曲半径为90度。...。
5、在胶管接头行业中，材质区分有304不锈钢、316L不锈钢、45#钢、碳钢等，每种适用于不同生产环境。胶管接头型号繁多，分类广泛，包含液压胶管接头、过渡接头、卡套接头、快速接头等大类，每个大类下又细分为多种类型，如对丝、扣压接头属于卡套接头，对丝、扣压接头通过外径、螺纹等尺寸区分，包括A型头、F型...；高压胶管的规格根据管径一般有两个划分方法，一是国内常说Φ6、Φ8、Φ10、Φ13、……Φ51，也有一种是用DN来表示如：DN6、DN8、……一直到DN51，表示都是管径，帕斯卡液压商城的论坛里都有，这些都是胶管的基础知识。如下图 通常指一般合成材料或是金属质地的管道，且内径较大时才取内径和外径的...；16：接头尾部芯子与胶管配合的标号规格。液压管 胶管总成：液压胶管和胶管接头经过加工组合制作出的液压胶管叫胶管总成。液压管类型：包括硬管和软管，硬管一般用于固定、长距离的液压连接，软管则用于有相对运动部件之间的连接。布管附件 主要包括各种管夹、紧固件、管托、防护材料等。管夹用于固定液压管，...。
6、只写出一端接头型号，说明两端接头一样，相见西德福《高压胶管总成》样本。2sn——2层钢丝编织胶管 20（06）——通径20（06）mm dkos(90)——90°公制内螺纹24°锥带0形圈重系列 -36（-18）——螺纹m36*2（m18*1.5）-12（-04）——胶管标号12（04）1000（500）——胶管总成长度 v180——胶...；1000（500）——胶管总成长度；V180——胶管接头装配角180°。
