1、液压管以其内（通）径为规格，如4、5、6、8、10、12、14、16、18、20、22、24、26、28、32、34、40、42.........，其接头与之相配，用公制细牙螺纹或英制管螺纹连接，有密封螺纹和非密封螺纹之分。1、GB/T3683 GB/T10544 是高压胶管两大检验标准，表示形式大有不同 例如2-25-32Mpa，（两层钢丝内径25的压力要求达到32Mpa）。2、 13II-20000（内径为13m...；从液压油管扣压参数表中得知，扣压Ф19mm四层钢丝胶管接头外套外径，扣压前为37mm，扣压后为33.5mm，应选用的模具内径为Ф33mm，对应千分尺刻度为3。将Ф33mm模具安装于模座上，并将千分尺刻度旋至3处，将剥皮后的胶管与接头组装好。扣压完成后测量接头外套外径，应为33.5mm，即完成扣压。如扣压后外径...。
2、2222： 表示液压胶管的规格代号。12： 表示液压胶管的工作压力，单位为巴。2000： 表示液压胶管的长度，单位为毫米。2.f301sncaca101005-800 Ff：表示液压胶管的类型，Ff 代表有内层铜管的软管。301： 表示液压胶管的内径，单位为毫米。sncaca： 表示液压胶管的材质或制造厂家。101005： 表示液压胶管的规格代号。800： 表示液压胶管的长度，单位为...；在液压胶管接头领域，螺纹的类型对于连接的稳定性和密封性至关重要。常见的螺纹类型包括24度锥、74度锥和60度锥。其中，24度锥通常被识别为公制螺纹标准，而74度锥则更多地对应于美制螺纹标准。至于60度锥，它既可以是英制螺纹，也可以是公制螺纹的一种变体。公制螺纹标准通常采用ISO标准，其特点是对...；高压油管接头型号尺寸分别是：1、型号PA-3，尺寸D是M6*1、L是12、S是8；2、型号PA-4，尺寸D是M8*1、L是12、S是8；3、型号PA-6，尺寸D是M10*1、L是12.5、S是10。具体情况如下表所示，其中表格里的字母S\D\L都代表尺寸。高压油管接头的类型有哪些 一、焊接式的 1、这种运用到的就是...；液压胶管的型号规格众多，其中常见的有2SN20DKOS(90)-36-121000V180和2SN06DKOS(90)-18-04500等。这些型号规格中包含液压胶管流量

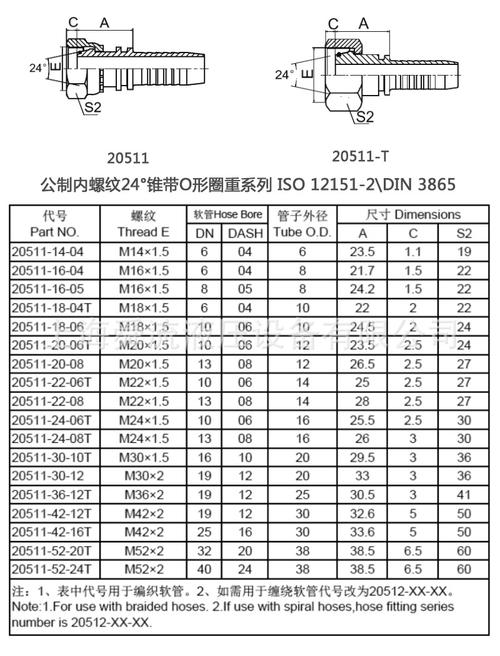

了关于液压胶管的多项关键信息，下面将对这些信息进行详细解读，并指出一些值得注意的事项。一、型号规格解读 2SN：这通常表示液压胶管的系列或类型，2SN系列是一种常见的液压胶管型号。...；如果是只标明一端接头型号，那就说明两端接头一样。具体符号解释如下：2SN——2层钢丝编织胶管；20（06）——通径20（06）mm；DKOS(90)——90°公制内螺纹24°锥带0形圈重系列；-36（-18）——螺纹M36*2（M18*1.5）；-12（-04）——胶管标号12（04）；1000（500）——胶管总成长度；V180—...；高压胶管的规格根据管径一般有两个划分方法，一是国内常说Φ6、Φ8、Φ10、Φ13、……Φ51，也有一种是用DN来表示如：DN6、DN8、……一直到DN51，表示都是管径，帕斯卡液压商城的论坛里都有，这些都是胶管的基础知识。如下图 通常指一般合成材料或是金属质地的管道，且内径较大时才取内径和外径的...；A型和D型液压胶管接头标准规范主要包括以下内容：连接尺寸：焊接式或快换式连接：规定了A型和D型液压胶管接头与液压系统其液压胶管流量
ˇ﹏ˇ 他部件焊接或快速连接时的尺寸要求，确保连接的准确性和可靠性。扩口式连接：针对扩口式管接头，详细说明了其连接尺寸，包括管端扩口部分的形状、尺寸以及接头本体的配合尺寸。卡套式...；常见的胶管接头大分类包括伸缩接头、快速接头、扣压接头、可拆装接头、卡套接头、扩口接头以及焊接接头。高压胶管总成的接头有多种类型，如A、B、C、D、E、F、H型，法兰式等国标，以及其他如30度弯、45度弯、75度弯和90度弯的标准接头。还有英制和美制的国家标准接头可供选择。A型为平面密封型，B型是...。
ˋ▂ˊ
3、在胶管接头行业中，材质区分有304不锈钢、316L不锈钢、45#钢、碳钢等，每种适用于不同生产环境。胶管接头型号繁多，分类广泛，包含液压胶管接头、过渡接头、卡套接头、快速接头等大类，每个大类下又细分为多种类型，如对丝、扣压接头属于卡套接头，对丝、扣压接头通过外径、螺纹等尺寸区分，包括A型头、F型...；液压管接头标准 一、卡套式管接头的装配(一)预装①卡套式管接头的预装的最重要的环节,直接影响到密封的可靠性。一般需要专用的预器。管径小的接头可以在台钳上进行预装。具体做法是,用一个接头作为母体,将螺母、卡套压紧到管子上可。主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。笔者...。
4、液压胶管行业标准为GB-9573。标准规定了液压胶管（以下简称胶管）的结构、型号、尺寸 和公差、特性、技术要求、试验方法、检验规则、包装、运输和储存。标准尺寸如下：；只写出一端接头型号，说明两端接头一样，相见西德福《高压胶管总成》样本。2sn——2层钢丝编织胶管 20（06）——通径20（06）mm dkos(90)——90°公制内螺纹24°锥带0形圈重系列 -36（-18）——螺纹m36*2（m18*1.5）-12（-04）——胶管标号12（04）1000（500）——胶管总成长度 v180——...；液压胶管的规格型号众多，以下是关于液压胶管规格型号的一些常见分类和描述：一、按压力等级分类 低压液压胶管：通常用于压力较低的液压系统，如农业机械、轻型车辆等。其工作压力一般在1.6MPa至10MPa之间。中压液压胶管：适用于中等压力的液压系统，如工业机械、建筑机械等。工作压力通常在10MPa至25MPa之间...。
