(｀▽′) 的公称通径DN20，外径28mm，你可以查任何一本设计手册或工程方面的工具书在液压管路部分或水管路部分都能查到液压胶管通径
；液压管分硬管和软管 硬管，根据外径和压力判断管的壁厚，进而判断内径和具体型号；软管稍复杂些，但型号也是很有规律的液压胶管通径
：可以根据管外径和压力判断出管的内径和具体型号 一般管体的外观上都有标识 如：13——2SN——26Mpa,表示内径13毫米，2层钢丝编织，压力26兆帕。如：2——4SP——35MPA，表示...。
管路规格确实很重要，和压力关系不大，压力决定管路壁厚。1.吸油管路流速。<1m/s.那么吸油管子的规格d>4.63根号流量/流速 这里d——mm，流量L/min；流速m/s 计算结果，吸油管路直径d>29mm。那么你要往标准上靠。吸油路为32通径，管子外径为42，管子接头M48X2，当然也可以用法兰连接。2.压力...；管坯为2SN，管子标号08，通径DN13一端接头，20411-18-08，24°锥密封，轻系列，直通另一端接头，20491-22-08，24°锥密封，轻系列，90°弯通胶管总成长度1500，1.5m。
1又1/4英寸的通径对应32毫米，1又1/2英寸的通径对应40毫米，2英寸的通径对应50毫米。对于插装阀，通径的定义就变得模糊，因为不同的厂家有不同的标准。例如，力士乐的逻辑插装阀遵循的是标准的阀块油道尺寸，而SUN和海德福斯的插装阀则没有严格的标准，需要根据具体型号和规格来确定通径。；通常2－1/2寸管，对应钢管通径65，常用的外径是76。通常3寸管，对应钢管通径80，常用的外径是89。至于2－3/4寸管，不管国内、国外都很少使用。属于非标准系列的。
液压管2SN08+20411-18/20491-22*1500是什么意思?
1、1. 确定吸油管的通径：根据流速，吸油管的内径应保持在0.5至1.2米每秒之间。2. 确定回油管的通径：对于回油管，通径应根据纳搏腊流速标准，保持在1.5至4米每秒之间。3. 确定压力油管的通径：压力油管的内径应根据工作压力来确定。当压力小于等于2.5兆帕时，通径应在2.5至3米每秒之间；2.5至5兆帕时，为3.5至。
2、四层钢丝缠绕、适用DIN/EN856标准、内径32mm或1 1/4英寸，工作压力21Mpa，3040PSI也是压力可以转化。
3、【答案】：由技术手册，取公称通径15mm，选φ22×1.6无缝钢管。若选用与泵配用的控制阀(溢流阀或换向阀)接口尺寸为20mm，与计算所得公称通径并不相同，为布置管道方便，压油管也可取公称通径20mm管，选φ28mm×2mm无缝钢管。吸油管：查设计手册，该泵的吸油口径为Z1"，取φ34mm×2mm钢管为吸油管，...。

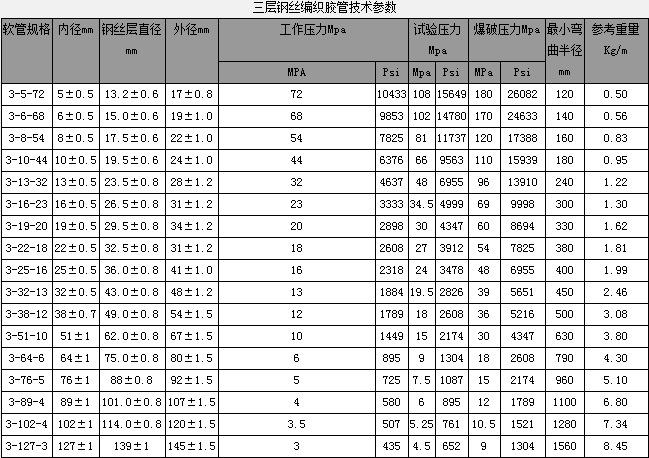

4、因为现在市场上国标的、外标的混杂，种类繁多。基本上注意两点：一是公称通径，而是公称压力。下图是某外标样本上的规格：。
5、中国的管道标准是参照国外的标准进行的，一般有欧洲系标准、美日系标准。内径10的液压管道（注意液压管道几个字，如果是水、气则不一样了），选型时：1 按欧洲系，外径为16mm 2 按美日系，外径为18mm 至于内径，要看管道壁厚了，而管道壁厚是根据系统压力来计算的。所以通径10的管道，是没有标准内径...。
6、如果是只标明一端接头型号，那就说明两端接头一样。具体符号解释如下：2SN——2层钢丝编织胶管；20（06）——通径20（06）mm；DKOS(90)——90°公制内螺纹24°锥带0形圈重系列；-36（-18）——螺纹M36*2（M18*1.5）；-12（-04）——胶管标号12（04）；1000（500）——胶管总成长度；V180—...。
7、1、液压阀通径直径是25毫米，液压钢管通径直径是20毫米。2、液压阀通径流量有，6通径一般在30~40L/min，10通径一般能达到100~120L/min，液压钢管通径流量有，8m/s，4m/s，1.2m/s，8m/s，4 m/s，1.2m/s。液压是机械行业，机电行业的一个名词，液压可以用动力传动方式，成为液压传动。液压也可...。
某液压系统,使用YB-A36B型叶片泵,压力为7MPa,流量为40L min,试选油管...
则压力管路内径为 d＝（4X45X10^6/(3.14X60X6X10^3))^0.5=12.7mm 计算壁厚：b=30X12.7/(2X580*4)=0.082mm 选择壁厚：1mm 管子外径为：12.7+1X2=14.7mm 选择管子15X1 同理：选择吸油管路流速0.5~1.2m/s，选择管子：30X1 选择回油管路流速1.5~4m/s，选择管子：22X1 ...。
接头和管道都使用公称通经作为规格。聚乙烯液压油管尺寸英制3/4"管尺寸是指内径。管的内径是用来计算流量的标准。外径则由壁厚的不同而有所区别，不同壁厚的管道外径各不相同。管螺纹也是以内径来标示的，例如1寸管指的是内径为1英寸的管螺纹。而外径则不包括螺纹部分，因此量内径是1英寸。请问4分阀...。
液压油管的型号通常由多个部分组成，用以描述油管的特性、规格和工作压力等。以下是液压油管型号的一般解读：1. 产品系列或厂家标识 如602等，这通常代表特定的产品系列或生产厂家的标识。2. 结构或材料描述 例如82或132等，这部分可能代表油管的结构特点，如钢丝编织的层数、材料类型或特殊设计等。不过，...。
DN代表公称直径它的单位是毫米但是公称直径是名义尺寸不是绝对的实际尺寸。比如DN200它的实际内径尺寸不一定是200正数。但外径一般一样.为219.DN50为57.但内径根据管子的厚度不一样而不同。
高压油管接头型号的字母S\D\L都代表尺寸。DN是公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性。尺寸标准标准为欧式法兰 压力等级有PN 0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、20.0等10个压力等级。公称直径...。
