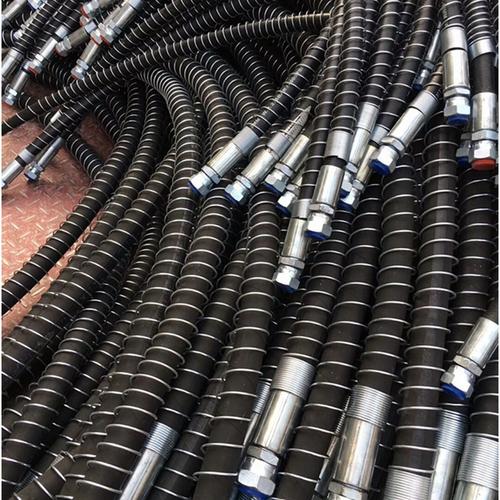

＋＾＋ ，通径DN13一端接头，20411-18-08，24°锥密封，轻系列，直通另一端接头，20491-22-08，24°锥密封，轻系列，90°弯通胶管总成长度1500，1.5m液压胶管总成
；1、一、二层钢丝编织胶管高压液压系统，适用于矿物油类液压油，乙二醇类液压介质及油水乳化液。温度范围：-40℃~+100℃2、四层钢丝缠绕胶管高压液压系统，适用于矿物油类液压油，乙二醇类液压介质及油水乳化液，适用于高压大流量系统。温度范围：-40℃~+100℃3、六层钢丝缠绕超高压胶管超高压液压系统，...；1000（500）——胶管总成长度；V180——胶管接头装配角180°。；高压胶管总成液压胶管总成
?ω? 的型号如4S、4SP和4SH，通过钢丝层数和外径区分，其中4SH的强度和压力更大。铠装高压胶管总成则是通过额外的铁线包裹提供额外的保护。在选择时，需要注意胶管的通径（如DN50_20/3000，表示50毫米通径，20MPa工作压力，3000毫米长度），以及装配角度等参数。盖茨高压胶管和盖茨胶管总成的区别...。
液压支架管路件根据用途和功能的不同，主要有以下这些：高压胶管 高压胶管总成 高压胶管接头·扣压接头 高压胶管接头外套 高压胶管接头芯子 直通 变径直通 弯通 弯通135° 弯头 弯头135° 长弯头 变径弯头 异径弯头 三通 F型三通 Y型三通 变径三通 异径三通 四通 中间接头 螺纹接头 异径接头 变径接头...；这是派克的软管总成型号，F表示扣压，其中481-5表示派克的软管型号，1CA43-10-5,1CF43-10-5是两个接头的型号，其中430表示软管的总长，写成软管总成就是F481CACF101005-430，另一个也是总成，只是接头成了1CE43-10-5，其中CA,CF,CE分别表示接头为直头，弯头，45度弯头。；只写出一端接头型号，说明两端接头一样，相见西德福《高压胶管总成》样本。2sn——2层钢丝编织胶管 20（06）——通径20（06）mm dkos(90)——90°公制内螺纹24°锥带0形圈重系列 -36（-18）——螺纹m36*2（m18*1.5）-12（-04）——胶管标号12（04）1000（500）——胶管总成长度 v180——胶...；2BK应该是代表两层钢丝编织胶管。12应该是代表胶管的划线规格，相对应的胶管内径为19.DK0L代表两端配的接头的形式。1200应该是胶管总成的长度吧。；在选择液压油管时，需要根据设备的工作压力、环境温度、使用场合等因素进行综合考虑。例如，在高压环境下，应选择金属软管或钢丝编织的橡胶管；在中低压环境下，可以选择低压用的PU管或树脂管。同时，根据接头的类型选择合适的接头形式，以确保连接的安全性和可靠性。总的来说，液压油管的选择和使用需要综合...。
液压胶管总成的表示方法是 标准号+胶管内径+钢丝层数+接头形式（两头直的不用标注）+胶管长度 你的型号II前面看不懂。
摘要：高压胶管总成是将经高压钢丝编织或缠绕增强的胶管的两头和金属连接接头经过扣压装配而成的总成结构，是液压系统中常用的一种辅助装置。高压胶管总成型号规格众多，选型时主要根据需要考虑胶管尺寸、工作压力、冲击压力、疲劳寿命、温度范围、化学相容性、弯曲半径、摩擦等因素，并注意区分胶管总成的质量。...；16：接头尾部芯子与胶管配合的标号规格。液压管 胶管总成：液压胶管和胶管接头经过加工组合制作出的液压胶管叫胶管总成。液压管类型：包括硬管和软管，硬管一般用于固定、长距离的液压连接，软管则用于有相对运动部件之间的连接。布管附件 主要包括各种管夹、紧固件、管托、防护材料等。管夹用于固定液压管，...；一：液压胶管总成的执行标准：\x0d\x0a液压软管国内和外贸中经常用到的标准包括DIN、SAE、ISO和GB/T标准；\x0d\x0a钢丝编织液压软管的标准为：DINEN853、SAEJ517、GB/T3683-2011、ISO1436；\x0d\x0a钢丝缠绕液压软管的标准为：DINEN856、SAEJ517、GB/T10544-2003、ISO3862。\x0d\x0a\...。
2-19-34H1102(M30*2)-1500 2-代表胶管是两层；19代表胶管通径；-34不清楚 H-代表H型接头，也就是24°锥；M30*2代表H型接头的规格；-1500是胶管总成的长度。；K型为快换式接头，它不用螺母紧固，采用活塞加卡肖式的密封方法，方便更换，常用于煤矿上。胶管接头型号尺寸 高压胶管接头选用标准 胶管接头是油管与油管、油管与液压元件之间的可拆式连接件，应满足装拆方便、连接牢靠、密封可靠、外形尺寸小、通油能力大、压力损失小、加工工艺性好的要求。高压胶管接头按油管与高压胶。
